静态NAT与动态NAT的实现原理以及实际作用

作者/来源:新睿云小编 发布时间:2019-08-09

NAT英文全称是“NetworkAddressTranslation”,中文意思是“网络地址转换”,它是一个IETF(InternetEngineeringTaskForce,Internet工程任务组)标准,允许一个整体机构以一个公用IP(Internet Protocol)地址出现在Internet上。顾名思义,它是一种把内部私有网络地址(IP地址)翻译成合法网络IP地址的技术。因此我们可以认为,NAT在一定程度上,能够有效的解决公网地址不足的问题。

1.2分类

NAT有三种类型:静态NAT(Static NAT)、动态地址NAT(Pooled NAT)、网络地址端口转换NAPT(Port-Level NAT)

其中,网络地址端口转换NAPT(Network Address Port Translation)则是把内部地址映射到外部网络的一个IP地址的不同端口上。它可以将中小型的网络隐藏在一个合法的IP地址后面。NAPT与 动态地址NAT不同,它将内部连接映射到外部网络中的一个单独的IP地址上,同时在该地址上加上一个由NAT设备选定的端口号。

NAPT是使用最普遍的一种转换方式,在HomeGW中也主要使用该方式。它又包含两种转换方式:SNAT和DNAT。

(1)源NAT(Source NAT,SNAT):修改数据包的源地址。源NAT改变第一个数据包的来源地址,它永远会在数据包发送到网络之前完成数据包伪装就是一具SNAT的例子。

(2)目的NAT(Destination NAT,DNAT):修改数据包的目的地址。DestinationNAT刚好与SNAT相反,它是改变第一个数据懈的目的地地址,如平衡负载、端口转发和透明代理就是属于DNAT。


我们在没有理解NAT原理前当然理解不了上面所说的功能,我们先看下NAT的原理。

2原理

2.1地址转换

NAT的基本工作原理是,当私有网主机和公共网主机通信的IP包经过NAT网关时,将IP包中的源IP或目的IP在私有IP和NAT的公共IP之间进行转换。

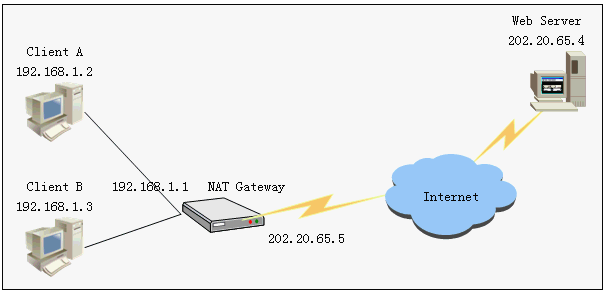

如下图所示,NAT网关有2个网络端口,其中公共网络端口的IP地址是统一分配的公共IP,为202.20.65.5;私有网络端口的IP地址是保留地址,为192.168.1.1。私有网中的主机192.168.1.2向公共网中的主机202.20.65.4发送了1个IP包(Dst=202.20.65.4,Src=192.168.1.2)。


当IP包经过NAT网关时,NATGateway会将IP包的源IP转换为NATGateway的公共IP并转发到公共网,此时IP包(Dst=202.20.65.4,Src=202.20.65.5)中已经不含任何私有网IP的信息。由于IP包的源IP已经被转换成NATGateway的公共IP,WebServer发出的响应IP包(Dst=202.20.65.5,Src=202.20.65.4)将被发送到NATGateway。

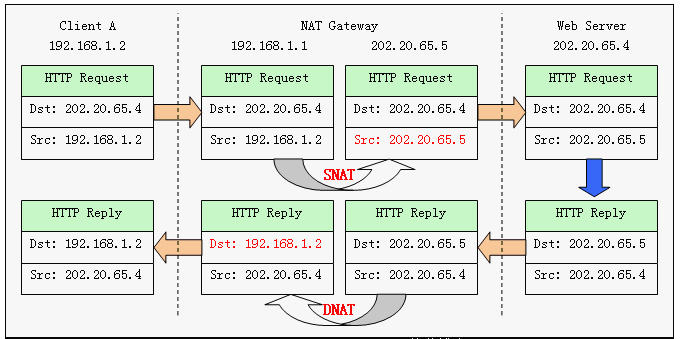

这时,NATGateway会将IP包的目的IP转换成私有网中主机的IP,然后将IP包(Des=192.168.1.2,Src=202.20.65.4)转发到私有网。对于通信双方而言,这种地址的转换过程是完全透明的。转换示意图如下。


如果内网主机发出的请求包未经过NAT,那么当Web Server收到请求包,回复的响应包中的目的地址就是私网IP地址,在Internet上无法正确送达,导致连接失败。

2.2连接跟踪

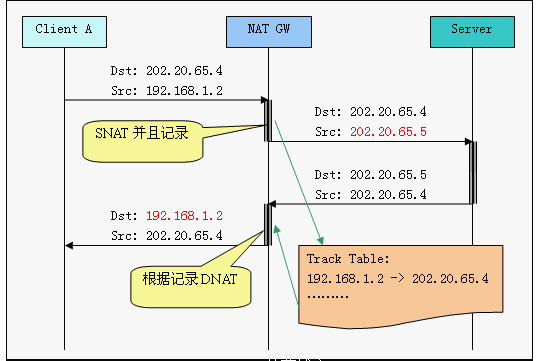

在上述过程中,NATGateway在收到响应包后,就需要判断将数据包转发给谁。此时如果子网内仅有少量客户机,可以用静态NAT手工指定;但如果内网有多台客户机,并且各自访问不同网站,这时候就需要连接跟踪(connection track)。如下图所示:


在NATGateway收到客户机发来的请求包后,做源地址转换,并且将该连接记录保存下来,当NAT Gateway收到服务器来的响应包后,查找Track Table,确定转发目标,做目的地址转换,转发给客户机。

2.3端口转换

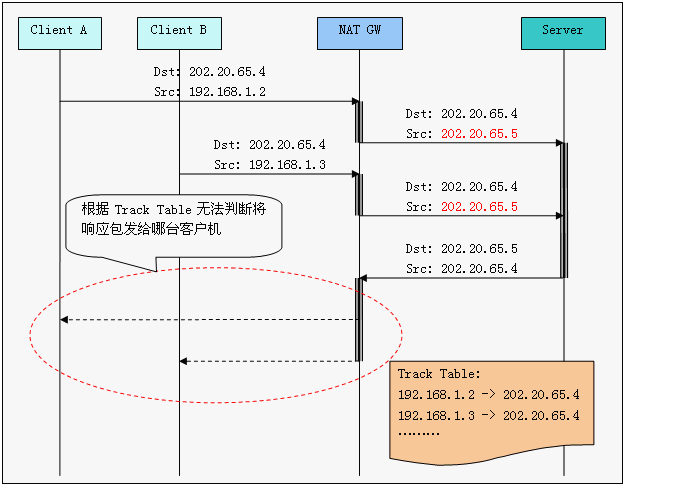

以上述客户机访问服务器为例,当仅有一台客户机访问服务器时,NATGateway只须更改数据包的源IP或目的IP即可正常通讯。但是如果Client A和Client B同时访问Web Server,那么当NAT Gateway收到响应包的时候,就无法判断将数据包转发给哪台客户机,如下图所示。

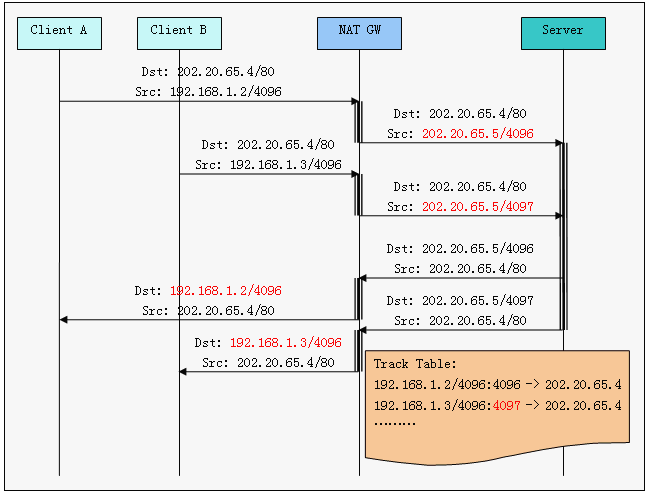

此时,NAT Gateway会在Connection Track中加入端口信息加以区分。如果两客户机访问同一服务器的源端口不同,那么在Track Table里加入端口信息即可区分,如果源端口正好相同,那么在执行SNAT和DNAT的同时对源端口也要做相应的转换,如下图所示。(这里的理解灰常重要)


现在就可以理解NAT协议的应用了吧。

3.NAT协议的应用

NAT主要可以实现以下几个功能:数据包伪装、平衡负载、端口转发和透明代理。

数据伪装:可以将内网数据包中的地址信息更改成统一的对外地址信息,不让内网主机直接暴露在因特网上,保证内网主机的安全。同时,该功能也常用来实现共享上网。

端口转发:当内网主机对外提供服务时,由于使用的是内部私有IP地址,外网无法直接访问。因此,需要在网关上进行端口转发,将特定服务的数据包转发给内网主机。

本文整合自互联网,如有侵权之处请联系管理员删除!
