史上最大芯片诞生!1.2万亿晶体管超级巨无霸,专为AI设计

作者/来源: 发布时间:2019-08-20

史上最大芯片诞生!专门面向AI任务,拥有1.2万亿个晶体管,40万核心,芯片面积为42225平方毫米,是目前芯片面积最大的英伟达GPU的56.7倍,学习速度大大提升,AI的好日子来了!

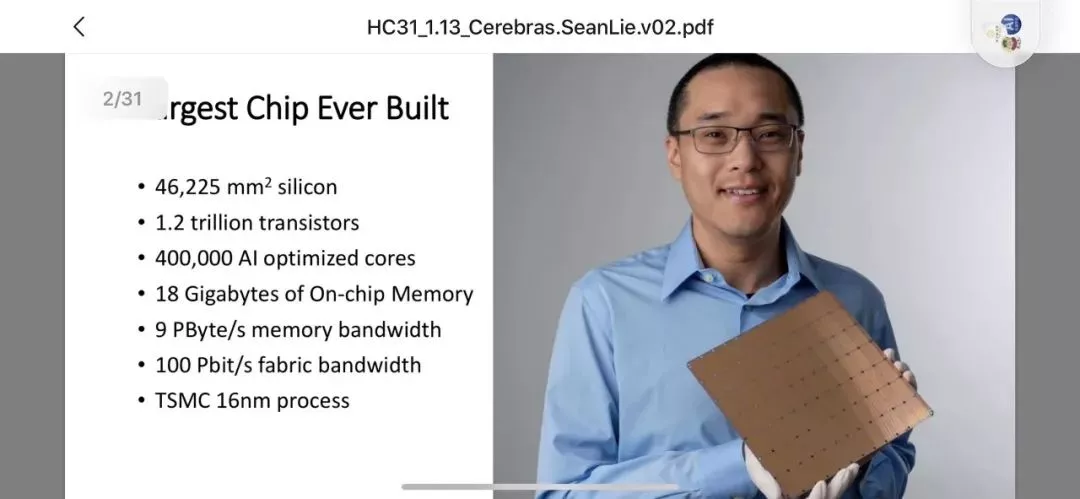

面积42225 平方毫米,拥有1.2 万亿个晶体管,400000 个核心,片上内存18 Gigabytes,内存带宽19 PByte/s,fabric带宽100 Pbit/s。

这就是有史以来最大的芯片——Cerebras Wafer Scale Engine!

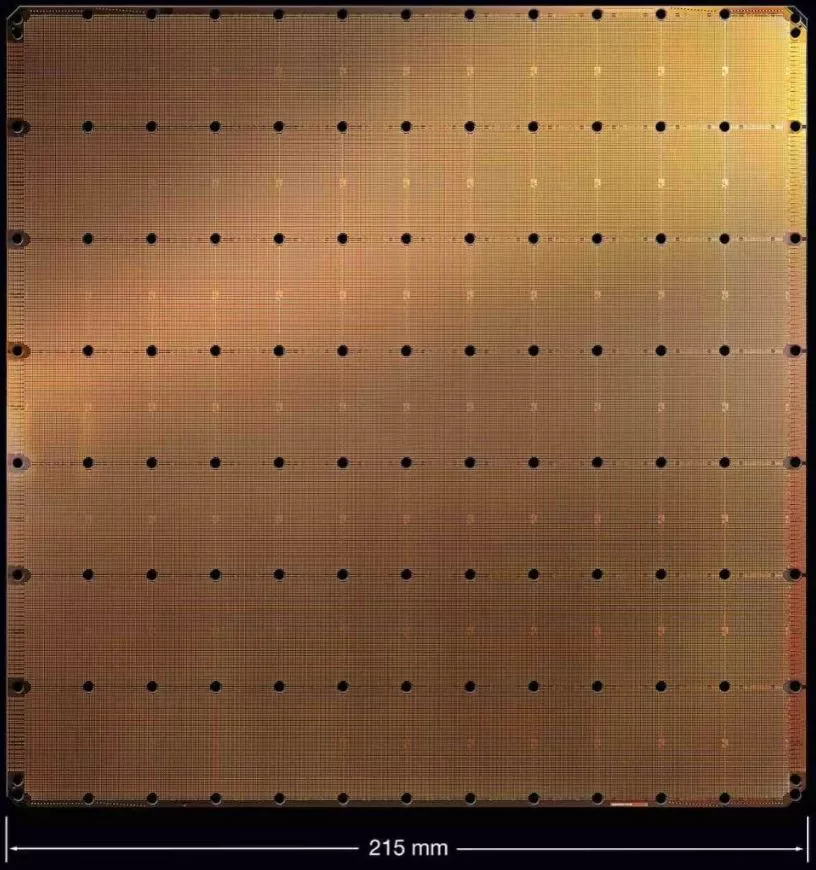

巨型芯片1

这颗巨型芯片由Cerebras Systems公司推出,芯片发布后,三位中国芯片领域专家在朋友圈立即做出评价:

芯片专家唐杉:“膜拜一下Cerebras的巨型芯片,每边大约9英寸,22cm。我记得我之前写文章还画过一个类似的对比图。[机智]Wired的文章,看来Cerebras要走到前台了。”

深鉴科技联合创始人姚颂:“Cerebras的Wafer-scale chip确实壮观,有一种独特的美感,就好像看到大炮巨舰的那种壮丽之情。希望Andrew Feldman一切顺利。”

猎户星空首席战略官王兵:“一万两千亿晶体管的巨大芯片,300mm wafer能做出的最大芯片,挑战芯片行业极限之作。如果能成功必然会颠覆整个AI芯片行业。不过即便是用了多种错误冗余技术,量产良品率还将会是个巨大的挑战。”

巨型芯片2

Cerebras Wafer Scale Engine拥有1.2万亿个晶体管。1971年英特尔首款4004处理器的晶体管数量为2,300个,最近的AMD处理器拥有320亿个晶体管。

大多数芯片实际上是在12英寸硅晶片上创建的芯片集合,并在芯片工厂中批量生产。但Cerebras Systems芯片是在单个晶圆上互连的单芯片。这些互连设计使这些芯片全部保持高速运行状态,万亿个晶体管可以全部一起工作。

通过这种方式,Cerebras Wafer Scale Engine成为有史以来最大的处理器,它专门设计用于处理AI应用问题。该公司在本周在斯坦福大学举行的Hot Chips会议上讨论这款“世界最大”的芯片的设计。

此前,三星实际上已制造出了一个闪存芯片eUFS,拥有2万亿个晶体管。但Cerebras芯片专为流程加工而设计,拥有400,000个核心,芯片面积42,225平方毫米。它比最大的Nvidia GPU大56.7倍,后者尺寸为815平方毫米,含211亿个晶体管。
